一、橡膠改性瀝青設備介紹

YNAR系列膠粉改性瀝青生產設備是我公司與同濟大學技術合作、設計制造的先進膠粉改性瀝青設備，設備包括：快速升溫裝置、快速均化裝置、膠粉瀝青發育裝置、尾氣凈化裝置、發料裝置等；這些設備集成在幾個集裝箱中，該設備可以方便的與瀝青混凝土拌合站連接進行橡膠瀝青混凝土的生產或工廠化生產橡膠瀝青， YNAR系列設備同時具有SBS改性瀝青生產功能，與SBS改性乳化瀝青設備模塊對接亦能生產SBS乳化改性瀝青。我公司可提供膠粉改性瀝青生產、混合料設計、混合料拌合、攤鋪及碾壓等全套技術方案。

YNAR膠粉改性瀝青設備

型號 主機功率（KW） 總裝機功率

（KW） 產量（T/h） 主機外型尺寸 全機占地面積（㎡）

YNAR-1M(手動) 136.5 160 20 12×2.3×2.4m 18×12

YNAR-1M(手、自一體) 136.5 160 20 12×2.3×2.4m 18×12

YNAR-1M(手動) 183.5 220 40 12×2.3×2.4m 18×15

YNAR-1M(手、自一體) 183.5 220 40 12×2.3×2.4m 18×15

配置清單：（1）一臺主機 （2）一臺30m3快速升溫罐（9×2.3×2.4m） （3）一個控制室（2.8×2.3×2.4m） （4）一臺導熱油爐

二、技術特點：

1、全套液位、溫度和壓力控制元件，通過電腦自動調節瀝青泵轉速和改性劑進料速率，確保配比精確和不會溢罐，真正實現不間斷生產，即可生產膠粉瀝青亦可生產SBS改性瀝青。

2、專有設計膠粉活化處理技術及裝置，對膠粉進行表面活化處理，顯著降低膠粉瀝青生產溫度（生產溫度≤185攝氏度），并充分考慮因添加膠粉導致的閃點及燃點降低引起的安全隱患。

3、對膠粉進行除臭處理，對尾氣進行凈化處理，環保排放，實現環保生產。

4、獨有的膠粉改性瀝青穩定劑，有效解決儲存穩定性，確保膠粉改性瀝青貯存穩定性。

5、與同濟大學技術合作，確保膠粉改性瀝青生產技術及應用技術的及時更新，提供最先進的技術支持，確?？蛻?hù)在膠粉瀝青行業的技術領先優勢。

6、只進行閥門切換，泵和磨連續運行，真正實現不間斷生產，有手動/自動一體和手動兩種控制模式。

7、可根據用戶需要加工定制，所有型號均預留有外接接口，可擴展其功能生產改性乳化瀝青，既可固定式建廠生產也可移動式現場生產。

8、指導安裝、操作，提供最優化、最先進的生產工藝和配方。

9、可采用膠體磨研磨工藝，提高生產效率、降低生產溫度、使用粗顆粒膠粉，增加膠粉瀝青儲存穩定性。

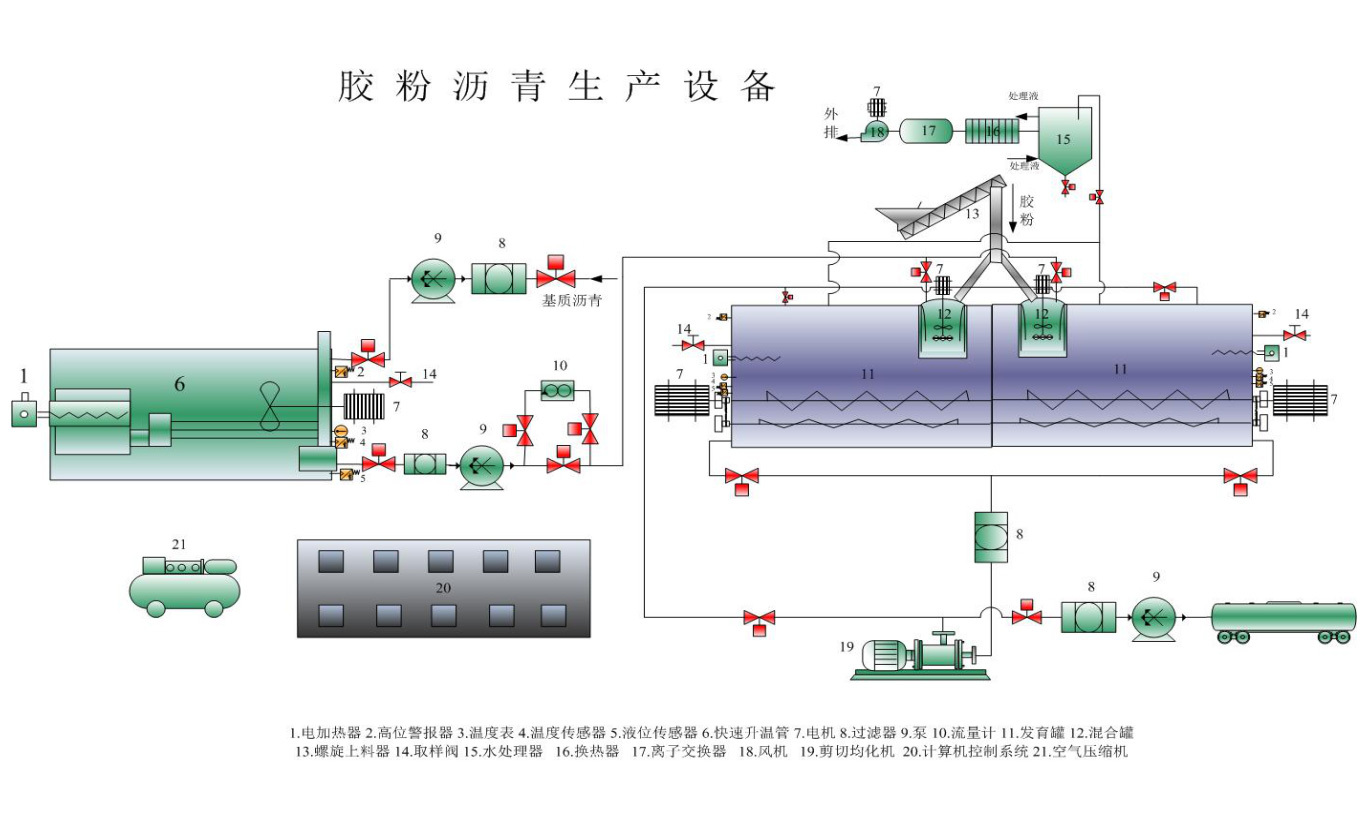

設備工藝流程圖：

三、設備特點：

1、生產罐和成品罐均有液位和溫度傳感，管道另有流量計可遠傳至控制室電腦顯示，方便操作人員隨時觀察，液位有高低位聲光報警和防溢位急停功能，更利于安全操作。

2、所有瀝青泵均設有短路回流及壓力表，電腦自動檢測閥門開關狀態，可觀察壓力，防止泵憋壓，保護設備，避免燙傷操作人員。

3、生產完成后，所有瀝青管線均可用壓縮空氣吹掃清空，下次生產時可大大縮短預熱時間甚至不預熱便可直接生產，節約燃料，提高生產效率。也可用空氣吹掃管線，判斷管線通閉狀態，設備啟動更安全。

4、生產罐及成品罐均配備高速?gòu)?qiáng)剪切功能攪拌器，方便使用。

5、上料器、瀝青泵及均化磨均配有變頻器控制，減少啟動電涌，更好保護設備，可據用戶要求無級變速。

6、電器設備均配有過載保護，管線系統有過壓保護，完善的安全保障措施，極少的故障率可使用戶放心使用。

7、生產過程連續，無需頻繁啟動瀝青泵和均化磨，只進行簡單的閥門切換。

8、可用于SBS改性瀝青和膠粉改性瀝青生產，減少用戶二次投資。

四、橡膠瀝青優點

1、可提高的抗表面裂縫、抗疲勞開裂和抗反射裂縫的性能：因?yàn)橄鹉z瀝青有較高的瀝青含量和彈性。

2、可提高路面抗車轍(永久變形)能力：因?yàn)橛懈叩恼辰Y(jié)性、軟化點和彈性。

3、 提高行車安全性：由于橡膠瀝青路面的柔性，將緩沖路面局部不平整引起車輛的震動，改善輪胎與地面的附著能力，縮短制動距離，從而使車輛的舒適性和安全性得到改善。

4、 減少路面養護費用：因?yàn)槭褂孟鹉z瀝青提高了路面的耐久性能，可使路面厚度減少一半，從而顯著降低筑路成本。

5、 降低車輛噪音：橡膠瀝青的應用為城市道路建設點燃了一大亮點，被譽為‘消音瀝青’，已在一些城市的市政道路建設中廣泛應用，橡膠瀝青路面車速在50-100公里/小時,噪音將降低3-8分貝。

6、 改善了路面封水性能：橡膠瀝青有更高的粘度，粘度高的瀝青不僅抗變形的能力增強，而且增強了瀝青與碎石的粘結力，具有更好的封水性能。

改善了瀝青的低溫性能：橡膠瀝青良好的低溫性能，在寒冷地區將會明顯減少路面開裂，延長路面使用壽命。

7、抗老化、抗疲勞性能顯著提高：大量膠粉的加入，不僅為瀝青增強了抗老化、防氧化和熱穩定性，而且由于輪胎橡膠優異的彈性，提高了橡膠瀝青道路的柔性以及耐疲勞和抗裂紋能力，從而延長路面的使用壽命。橡膠瀝青路面可提高路面使用壽命1-3倍.
