一、YNAR膠粉、SBS改性瀝青一體設備介紹

 YNAR膠粉、SBS改性瀝青一體設備是我公司與同濟大學技術合作、設計制造的先進膠粉、SBS改性瀝青設備，包括：（1）膠粉除臭；（2）表面軟化、活化處理（顯著降低膠粉瀝青生產溫度≤185 ℃）；（3）基質瀝青快速升溫；（4）膠粉、SBS稱重和上料；（5）瀝青流量計量；（6）膠粉、SBS與瀝青快速混勻；（7）膠體磨對聚合物的剪切、研磨；（8）改性瀝青發育；（9）添加專用穩定劑（確保改性瀝青具有較好的存儲穩定性）；（10）發料裝置；（11）生產尾氣凈化處理等；這些設備集中放置在多個集裝箱中，該設備可以方便的與國內瀝青混凝土拌合站連接進行膠粉、SBS瀝青混凝土的生產或工廠化生產膠粉、SBS改性瀝青。并提供膠粉、SBS改性瀝青生產、混合料設計、混合料拌合、鋪攤及壓實等全套技術方案。YNAR系列設備同時具有膠粉改性瀝青和SBS改性瀝青生產功能。

YNAR膠粉改性瀝青設備

型號 總裝機功率

（KW） 產量（T/h） 主機外型尺寸 全機占地面積（㎡）

YNAR-1M(手動) 180 20 12×2.3×2.4m 15×15

YNAR-1M(手、自一體) 180 20 12×2.3×2.4m 15×15

YNAR-1M(手動) 260 50 12×2.3×2.4m 18×15

YNAR-1M(手、自一體) 260 50 12×2.3×2.4m 18×15

配置清單：（1）一臺主機 （2）一臺30m3快速升溫罐（9×2.3×2.4m） （3）一個控制室（2.8×2.3×2.4m） （4）二臺膠粉瀝青發育罐（12×2.3×2.4m）（5）二個SBS改性瀝青發育罐（12×2.3×2.4m）（6）一臺導熱油爐

二、技術、節能優勢

一）技術優勢：

1 、全套液位、溫度和壓力控制元件，電器設備均配有過載保護，液位有高低位聲光報警和防溢位急停泵功能，方便操作人員隨時觀察，確保不會溢罐，，電腦自動檢測閥門開關狀態，可觀察壓力，防止泵憋壓，保護設備，避免燙傷操作人員，防止安全事故發生，更利于安全操作。

2、上料器稱重系統、瀝青管道有流量計可遠傳至控制室電腦顯示，螺旋送料器、瀝青泵及膠體磨均配有變頻器控制，依據生產需要通過變頻器和電腦工控程序自動調節電機轉速和進料速率保障配比精確，減少啟動電流，更好保護設備，。

2、對膠粉進行除臭處理，對尾氣進行凈化處理，環保排放，實現環保生產。

3、獨有的膠粉改性瀝青穩定劑，有效解決儲存穩定性，確保膠粉改性瀝青貯存穩定性。

4、依靠我公司的專業優勢，提供最優化、最先進的生產工藝和配方，確保您在該行業的領先優勢。

5、泵和磨連續運行，生產過程連續，無需頻繁啟動瀝青泵和膠體磨，真正實現不間斷生產，有手動/自動一體和手動兩種控制模式。

6、生產完成后，所有瀝青管線均可用壓縮空氣吹掃清空，下次生產時可大大縮短預熱時間甚至不預熱便可直接生產，節約燃料，提高生產效率。也可用空氣吹掃管線，判斷管線通閉狀態，設備啟動更安全。

7、可據用戶需要加工定制，所有型號均預留有外接接口，可擴展其功能及產量，既可固定式建廠生產也可移動式現場生產。一機實現SBS改性瀝青和膠粉改性瀝青生產，減少用戶二次投資。

三）節能優勢：

1、整機功率僅146KW更適合已安裝變壓器并且電量余量不大的場合。

2、與同等產量機型相比，改性瀝青一次過磨成功，膠體磨電機功率僅55KW，每小時約少耗電能100--160KW。

3、采用濃縮SBS瀝青一次過磨后稀釋的生產工藝，顯著節約基質瀝青加熱成本。

4、生產罐和改性瀝青成品罐均配置專業定做的強剪切功能的高速攪拌器，不僅具有發育、貯存功能，而且能在3-8小時內生產出小批量（5--40噸）SBS 改性瀝青，無需加熱整套設備，只加熱成品罐或生產罐即可，顯著節約燃料消耗。

5、生產罐、改性瀝青成品罐和管線加熱系統均為并聯獨立控制，避免了其它機型串聯設計空罐加熱的諸多弊病，不但節約燃料消耗，更利于保護設備及產品。

6、專有設計制造的瀝青升溫罐，利用導熱油和煙道排管同時升溫瀝青，節約燃料、升溫快。

7、配置管線吹掃裝置，每次啟動設備無需長時間提前加熱，節約燃料。

8、設備按生產10萬噸計，較其它設備可節約電能和熱能共計約120-180萬元。

三、設備生產工藝和合理性

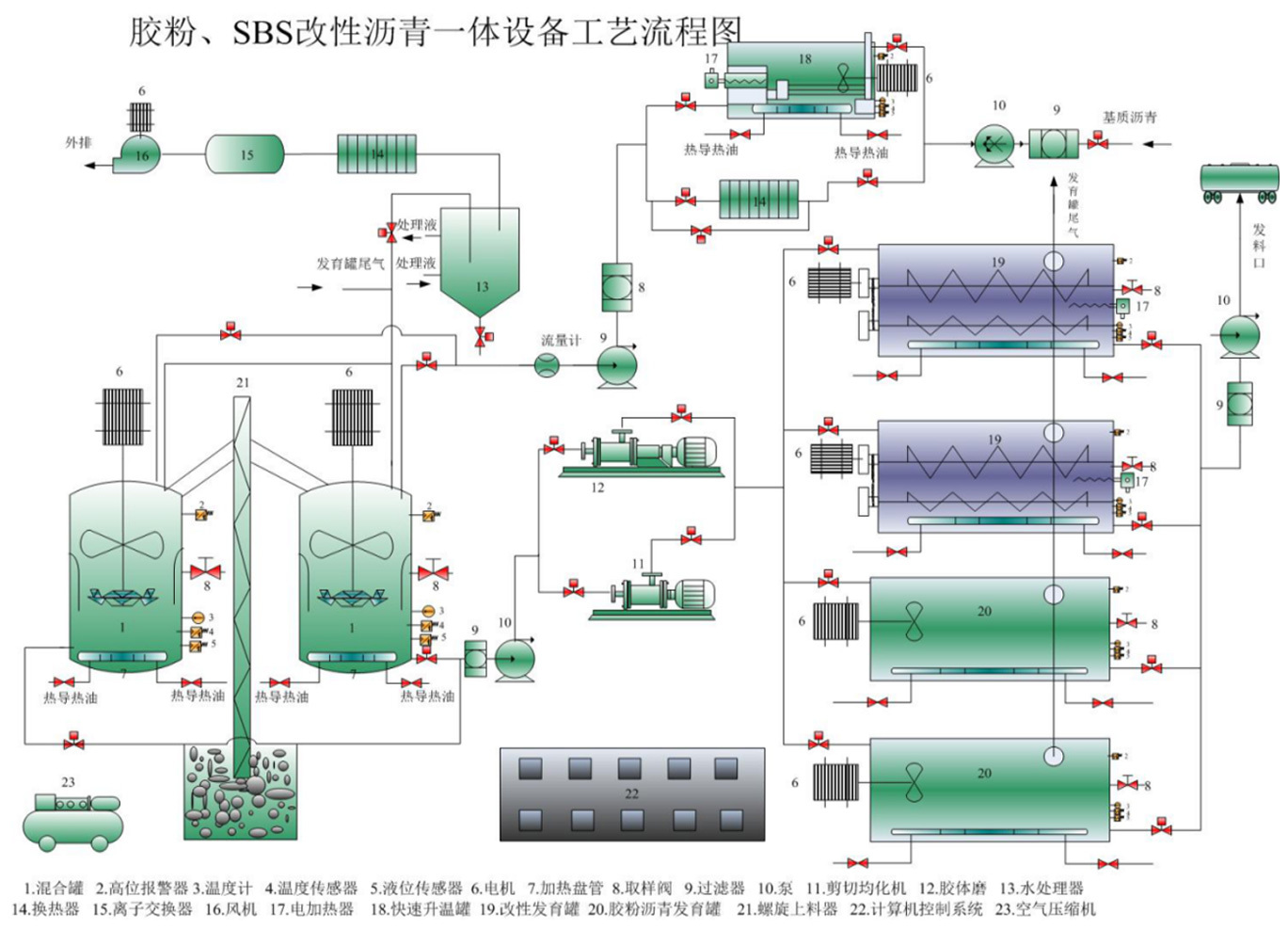

1、生產流程介紹及工藝流程圖

改性瀝青開始生產時，基質瀝青罐的低溫瀝青通過基質瀝青泵，流過換熱器或快速升溫罐把溫度提高至生產所需溫度（SBS改性瀝青185℃左右；膠粉改性瀝青200℃左右）后計量泵入生產罐，液位至攪拌器葉片時開啟上料器計量加入SBS、膠粉和其他助劑，電腦會根據流量計和液位變送器信號自動調節進出瀝青泵轉速，平衡生產罐中瀝青液位，保持在設定位置。并根據瀝青流量，自動控制SBS、膠粉的上料速度。同時啟動生產泵和膠體磨或均化機進行研磨、剪切和均化，一次過磨成功，進入成品罐。繼續發育約半小時，再加穩定劑反應后即可檢驗合格后成品外輸。

2、設備配置和工藝的可行性

1）設備同時滿足膠粉改性瀝青和SBS改性瀝青

設備配置時充分考慮到SBS改性瀝青和膠粉改性瀝青生產時的指標差異性，設備整體既滿足SBS改性瀝青生產又能滿足膠粉改性瀝青生產（1）因膠粉加入量大，設備的共用混合系統能力強，并有導流筒，可使膠粉和瀝青能快速混合；（2）因膠粉改性瀝青其粘度高，設備的共用瀝青泵選擇高粘瀝青泵；（3）SBS改性瀝青是將SBS剪切、研磨成細小顆粒后加速SBS在瀝青中的溶解速度，SBS在瀝青中充分溶解后成為成品，采用具有強剪切、研磨功能的膠體磨；（4）膠粉改性瀝青主要是將自聚的膠粉充分分散到瀝青中，膠粉溶脹和部分降解后成為成品，采用強均化能力的均化機。（5）膠粉改性瀝青的發育罐采用橫向通體的螺旋攪拌器，即適合高粘介質的攪拌要求又能防止膠粉的沉淀；其自身具有加溫系統，滿足膠粉瀝青的高溫要求又能適應膠粉瀝青吸熱效率差的特點，可使膠粉瀝青快速升溫。同時在生產SBS改性瀝青時可作為SBS改性瀝青的發育罐。

2）、改性瀝青設備：主機生產能力為每小時50噸，各系統均能滿足。

3）、改性瀝青設備電能設計

改性瀝青設備中主機、發育罐和輸送系統等用電設備總功率為320KW，建議預留350KVA變壓器容量。

4）、改性瀝青設備熱能設計

現場提供的基質瀝青溫度一般約為120℃，而合適的生產溫度SBS改性瀝青約為185℃，膠粉改性瀝青約為205℃，按每小時生產量50噸計，加上保溫、散熱等因素，需提供熱源：

Q=0.5×50000×（185-120）×1.２÷10000=244萬大卡

（1）如采用換熱器對瀝青升溫，改性瀝青設備配備250萬大卡/小時導熱油爐，能滿足生產需要。

（2） 如采用快速升溫罐對瀝青升溫，快速升溫罐自身相當于150萬大卡的導熱油爐熱能，改性瀝青設備再配備100萬大卡/小時導熱油爐，能滿足生產需要。
