一、設備組成和功能簡介：
1、基質瀝青快速升溫系統；2、基質瀝青泵送系統；3、SBS改性劑添加系統 ；4、攪拌混合系統 ；5、剪切研磨系統；6、改性瀝青發育系統  ；7、改性瀝青助劑添加系統；8、導熱油爐加熱系統；  9、自動化控制系統  ；10、監控系統  ；11、生產尾氣凈化處理系統。
二、YN改性瀝青設備型號及參數表

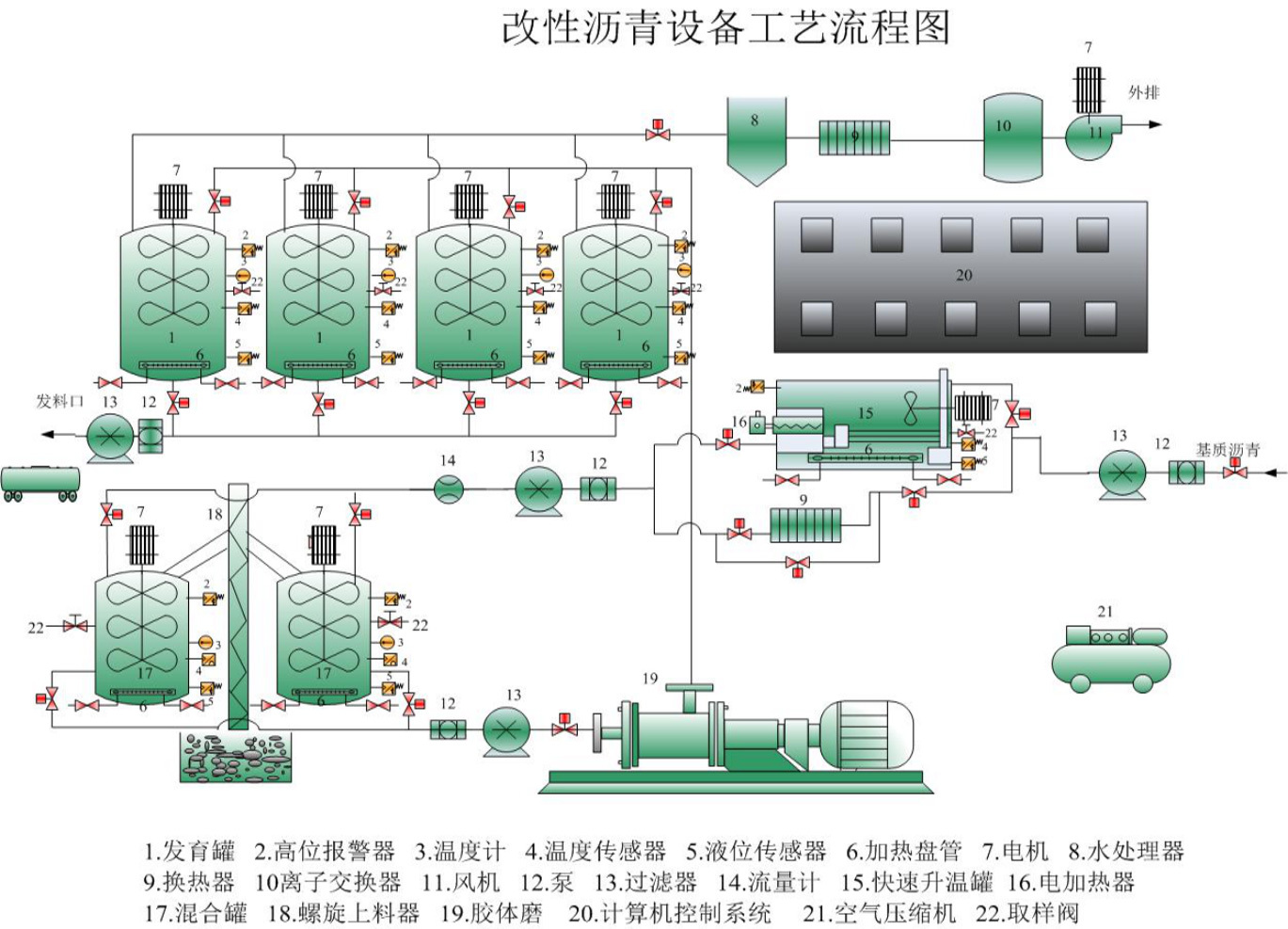

三、SBS改性瀝青設備工藝流程圖

四、技術優勢：
1 、全套液位、溫度和壓力控制元件，電器設備均配有過載保護，液位有高低位聲光報警和防溢位急停泵功能，方便操作人員隨時觀察，確保不會溢罐，，電腦自動檢測閥門開關狀態，可觀察壓力，防止泵憋壓，保護設備，避免燙傷操作人員，防止安全事故發生，更利于安全操作。
2、上料器稱重系統、瀝青管道有流量計可遠傳至控制室電腦顯示，螺旋送料器、瀝青泵及膠體磨均配有變頻器控制，所有瀝青泵均設有短路回流及壓力表，電腦自動檢測閥門開關狀態，可觀察壓力，防止泵憋壓，保護設備，避免燙傷操作人員。依據生產需要通過變頻器和電腦工控程序自動調節瀝青泵轉速和進料速率保障配比精確，減少啟動電涌，更好保護設備。
3、獨有的改性瀝青穩定劑，有效解決儲存穩定性，確保改性瀝青貯存穩定性。
4、采用原科氏的技術路線，依靠我公司的專業優勢，提供最優化、最先進的生產工藝和配方，確保您在該行業的領先優勢。
5、泵和磨連續運行，生產過程連續，無需頻繁啟動瀝青泵和膠體磨，真正實現不間斷生產，完善的安全保障措施，極少的故障率可使用戶放心使用。
6、生產完成后，所有瀝青管線均可用壓縮空氣吹掃清空，下次生產時可大大縮短預熱時間甚至不預熱便可直接生產，節約燃料，提高生產效率。也可用空氣吹掃管線，判斷管線通閉狀態，設備啟動更安全。
7、可據用戶需要加工定制，所有型號均預留有外接接口，可擴展其功能及產量，既可固定式建廠生產也可移動式現場生產。有手動/自動一體和手動兩種控制模式。 一機實現SBS改性瀝青和乳化改性瀝青生產，減少用戶二次投資。
8、通過采用膠體磨，可提高生產效率、增加改性瀝青儲存及運輸穩定性。
9、PLC自動控制
1）生產設備上采用可編程自動化控制，實現生產工藝流程自動化、精確化、圖形化控制。
2）采用組態軟件動態顯示生產過程中各個設備運行狀態，以及各種生產模式下的閥門、電機、儀表、溫度等情況。
3）工藝配方、時間、參數等生產配置方便操作。用戶在上位機圖形界面中輸入相關數據。整體設備系統自動調整實現。
4）實現了瀝青生產設備的柔性化生產，通過點擊上位機上的功能按鈕，簡單實現生產模式的轉換。
5）實現瀝青生產過程實時監控，隨時根據改性瀝青溫度變化情況調整閥門開閉、泵電機和磨電機轉速，保證了產品質量。

五、節能優勢：
1、整機功率僅110KW更適合已安裝變壓器并且電量余量不大的場合。
2、與同等產量機型相比，改性瀝青一次過磨成功，膠體磨電機功率僅55KW，每小時約少耗電能100--160KW。
3、采用濃縮SBS瀝青一次過磨后稀釋的生產工藝，顯著節約基質瀝青加熱成本。
4、生產罐和改性瀝青成品罐均配置專業定做的強剪切功能的高速攪拌器，不僅具有發育、貯存功能，而且能在3-8小時內生產出小批量（5--40噸）SBS 改性瀝青，無需加熱整套設備，只加熱成品罐或生產罐即可，大大節約燃料消耗。
5、生產罐、改性瀝青成品罐和管線加熱系統均為并聯獨立控制，避免了其它機型串聯設計空罐加熱的諸多弊病，不但節約燃料消耗，更利于保護設備及產品。
6、專有設計制造的瀝青升溫罐，利用導熱油和煙道排管升溫瀝青，節約燃料、升溫快。
7、配置管線吹掃裝置，每次啟動設備無需長時間提前加熱，節約燃料。
8、設備按生產10萬噸計，較其它設備可節約電能和熱能共計約120-180萬元。
