一、設備配置和功能包括：
1、SBS改性劑添加系統 ；2、基質瀝青快速升溫系統； 3、基質瀝青輸送系統  ；4、一次性剪切研磨合格膠體磨系統  ；5、改性瀝青發育系統  ；6、穩定劑添加系統  ；7、皂液系統  ；8、破乳瀝青再生系統 ；9、防破乳貯存系統 ；10、管線吹掃系統  ；11、PH值在線測量系統  ；12、導熱油爐加熱系統  ；13、電力、自動控制系統  ；14、監控系統 ；15、生產尾氣凈化處理系統
二、設備型號及配置表：

三、技術優勢：
1 、全套液位、溫度和壓力控制元件，電器設備均配有過載保護，液位有高低位聲光報警和防溢位急停泵功能，方便操作人員隨時觀察，確保不會溢罐；電腦自動檢測閥門開關狀態，可觀察壓力，防止泵憋壓，保護設備，避免燙傷操作人員，防止安全事故發生，更利于安全操作。
2、上料器稱重系統、瀝青管道有流量計可遠傳至控制室電腦顯示，螺旋送料器、瀝青泵及膠體磨均配有變頻器控制，依據生產需要通過變頻器和電腦工控程序自動調節電機轉速和進料速率保障配比精確，減少啟動電流，更好保護設備。
3、對尾氣進行凈化處理，環保排放，實現環保生產。
4、獨有的改性瀝青穩定劑，有效解決儲存穩定性，確保改性瀝青貯存穩定性。
5、泵和磨連續運行，生產過程連續，無需頻繁啟動瀝青泵和膠體磨，真正實現不間斷生產，有手動/自動一體和手動兩種控制模式。
6、生產完成后，所有瀝青管線均可用壓縮空氣吹掃清空，下次生產時可大大縮短預熱時間甚至不預熱便可直接生產，節約燃料，提高生產效率。也可用空氣吹掃管線，判斷管線通閉狀態，設備啟動更安全。
7、可據用戶需要加工定制，所有型號均預留有外接接口，可擴展其功能及產量，既可固定式建廠生產也可移動式現場生產。一機實現SBS改性瀝青和乳化改性瀝青生產，減少用戶二次投資。
8、通過采用膠體磨，可提高生產效率、降低生產溫度、增加改性瀝青儲存及運輸穩定性。將瀝青和皂液乳化成穩定的乳化瀝青體系。
9、 PLC控制界面
1）生產設備上采用可編程自動化控制，實現生產工藝流程自動化、精確化、圖形化控制。
2）采用組態軟件動態顯示生產過程中各個設備運行狀態，實現瀝青生產過程實時監控，隨時根據改性瀝青生產要求調整閥門開閉、泵電機和磨電機轉速，保證了產品質量
3）工藝配方、時間、參數等生產參數方便設置，用戶在上位機圖形界面中輸入相關數據，整體設備系統自動調整實現。
四、節能優勢：

1. 整機功率僅103KW，與同等產量機型相比，改性瀝青一次過磨成功，膠體磨電機功率僅55KW，每小時約少耗電能100--160KW。
2. 采用濃縮聚合物瀝青一次過磨后稀釋的生產工藝，顯著節約瀝青加熱成本。
3. 生產罐和改性瀝青成品罐均配置專業定做的強剪切功能的高速攪拌器，不僅具有發育、貯存功能，而且能在3-8小時內生產出小批量（5--40噸）聚合物改性瀝青，無需加熱整套設備，只加熱成品罐或生產罐即可，顯著節約燃料消耗。
4. 生產罐、改性瀝青成品罐和管線加熱系統均為并聯獨立控制，避免了其它機型串聯設計空罐加熱的諸多弊病，不但節約燃料消耗，更利于保護設備及產品。
5. 專有設計制造的瀝青升溫罐，利用導熱油和煙道排管同時升溫瀝青，節約燃料、升溫快。
6. 配置管線吹掃裝置，每次啟動設備無需長時間提前加熱，節約燃料。

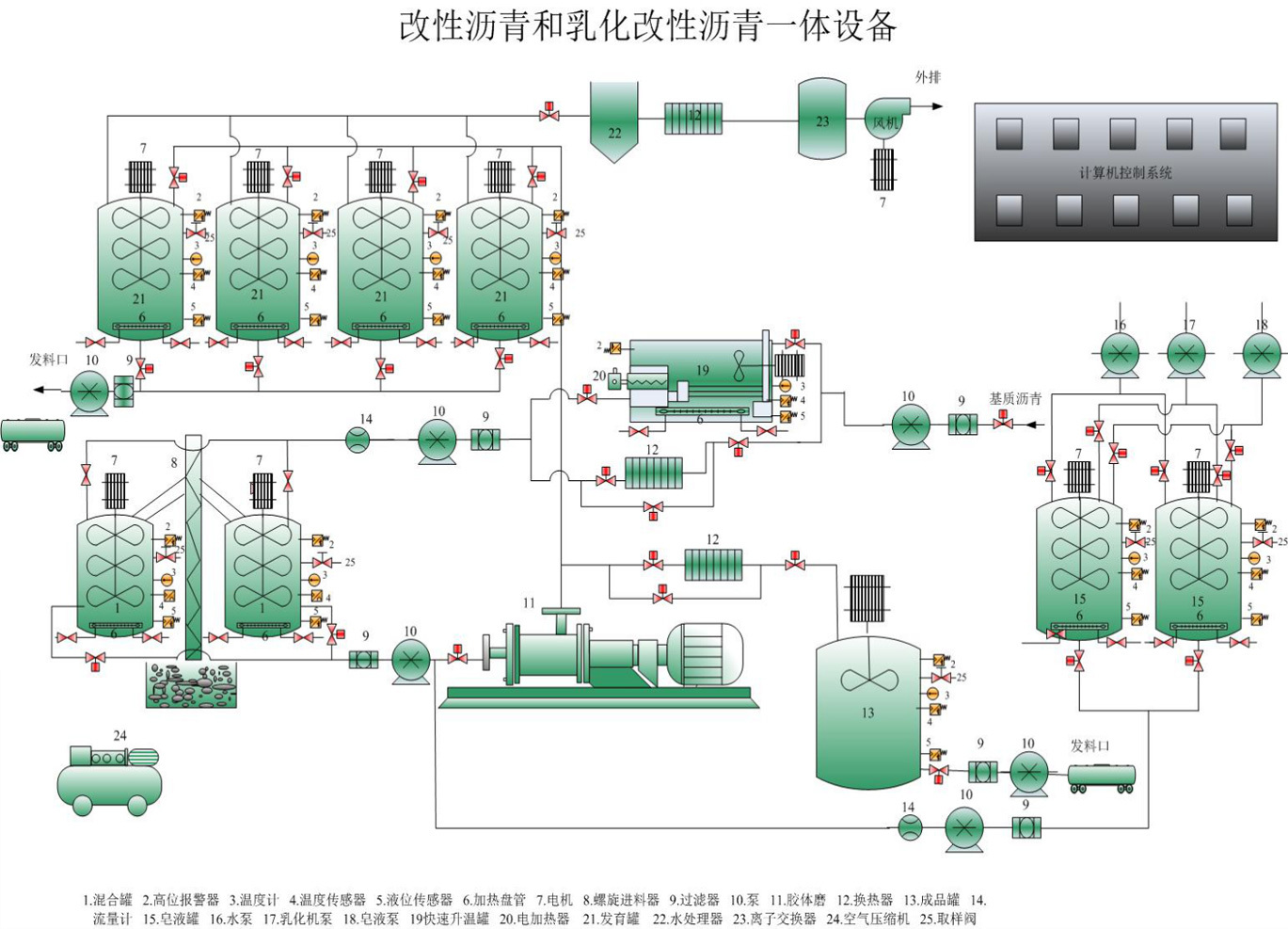

五、改性及乳化瀝青一體設備生產工藝流程圖

六、設備配置和工藝的可行性
1）乳化SBS改性瀝青生產對設備性能的要求
（1）乳化SBS改性瀝青的SBS改性瀝青內聚力大、粘附強度高，較普通乳化瀝青設備需要膠體磨的輸入功率大和剪切能力強。
(2) 瀝青粘度：普通乳化設備的膠體磨的乳化能力只能適應瀝青動力粘度約為200cst（140℃時），而乳化SBS改性瀝青的SBS改性瀝青動力粘度約為600cst（140℃時），300cst（165℃時），較普通乳化瀝青設備需要膠體磨的輸入功率大和剪切能力強。
（3）瀝青溫度：a)、普通乳化瀝青生產：瀝青的粘度隨溫度的升高而降低，每升高12℃，其動力粘度約下降一倍，為防止乳化瀝青生產時溫度過高造成水分過多汽化蒸發而破乳，一般控制膠體磨出口乳化瀝青成品溫度應小于85℃；以AH-70為例，一般把基質瀝青加熱至約140℃（動力粘度約為200cst），皂液加熱至約35℃；乳化瀝青成品中瀝青含量按60%計，膠體磨出口成品溫度為：T=（0.5×60×140+40×35）/(0.5×60+40)=80℃；b)、乳化SBS改性瀝青的SBS改性瀝青140℃時動力粘度約為600cst，165℃時SBS改性瀝青動力粘度約為300cst，皂液加熱至約35℃；乳化瀝青成品中瀝青含量按60%計，膠體磨出口成品溫度為：T=（0.5×60×165+40×65）/(0.5×60+40)=151℃；乳化瀝青成品已達到沸騰溫度，只能采用特殊工藝控制其破乳，較普通乳化瀝青設備需要膠體磨的輸入功率大和剪切能力強，需要設備配置高效能的降溫裝置。
（4）瀝青含量：普通乳化瀝青的瀝青含量一般為50%，而乳化SBS改性瀝青的瀝青含量一般為65%，較普通乳化瀝青設備需要膠體磨的輸入功率大和剪切能力強，
（5）生產溫度：因生產乳化瀝青要加酸，所以膠體磨材料要選用不銹鋼材質，但不銹鋼材料在高溫下會發粘和硬度降低，其剪切能力會大大降低，膠體磨的材質及構造成為設備的關鍵核心，較普通乳化瀝青設備需要膠體磨的材質及構造能滿足高溫條件下耐腐蝕同時硬度高。
（6）乳化瀝青溫度的控制：瀝青溫度過低，動力粘度過大，會造成膠體磨負荷過重不能乳化；溫度過高又會汽化破乳，因此需增加降溫裝置，保證出口溫度在85℃以下；
（7）乳化瀝青膠體磨出口壓力的控制：根據壓力增大，沸點提高原理，整個系統中還應保證適當壓力，防止乳化瀝青在進入冷卻裝置前汽化破乳；根據文丘里效應整個系統中不能出現90°折彎，以防止背部負壓區汽化破乳。
（8）成品貯存：乳化SBS改性瀝青的存放和攪拌與普通乳化瀝青也有很大差別。
（9）設備控制系統：需要更精確的控制介質溫度、泵和磨進出口壓力、瀝青和皂液流量、成品的出口溫度和泄壓方式。
（10）原材料選擇：需要專門的乳化劑，對SBS選擇也更加嚴格，還需添加各種助劑來平衡基質瀝青各組分。
濟南一諾公路技術有限公司采用具有獨特內齒專利設計的高速剪切式膠體磨，專利設計的工藝流程，集多年實踐經驗進行設備配置和工藝設計，是國內外極少幾個真正擁有乳化SBS改性瀝青生產技術和設備制造能力的廠家之一。
改性瀝青和乳化改性瀝青一體設備：主機生產能力為改性瀝青每小時20噸，乳化改性瀝青每小時12噸，可生產超高含量的改性乳化瀝青（SBS含量≥4%，瀝青含量≥65%）；各系統均能滿足。
2）改性瀝青和乳化改性瀝青一體設備電能設計
設備中主機、發育罐和輸送系統等用電設備總功率為103KW，建議預留150KVA變壓器容量。
3）改性瀝青和乳化改性瀝青一體設備熱能設計
現場提供的基質瀝青溫度一般約為120℃，而合適的生產溫度約為185℃，按每小時生產量20噸計，加上保溫、散熱等因素，需提供熱源：
Q=0.5×20000×（185-120）×1.5÷10000=97.5萬大卡
（1）如采用換熱器對瀝青升溫，改性瀝青設備配備100萬大卡/小時導熱油爐，能滿足生產需要。
（2）如采用快速升溫罐對瀝青升溫，一個快速升溫罐自身相當于80萬大卡的導熱油爐熱能，改性瀝青設備再配備40萬大卡/小時導熱油爐，能滿足生產需要。
