- 產(chǎn)品描述
-
- 商品名稱: 溫拌劑
- 商品編號: 1130434113488703488
一、油溶性溫拌劑特點
油溶性溫拌劑是一種表面活性劑，能與各種瀝青充分溶合，并具有良好的熱穩(wěn)定性，不損傷基質(zhì)瀝青的所有性能。其特點：
1、提高瀝青的施工和易性，實現(xiàn)瀝青混合料低溫拌與攤鋪。本溫拌劑呈堿性，可以提高瀝青與集料的粘附性能，起到抗剝落劑的作用。溫拌瀝青混合料性能與熱拌混合料基本相當(dāng)或優(yōu)于熱拌混合料。
2、降低瀝青的拌和與攤鋪溫度，節(jié)能減排、低碳環(huán)保，減輕瀝青老化成度，延長瀝青使用壽命的優(yōu)點。適合長隧道、大中城市內(nèi)道路的攤鋪。降低攤鋪溫度，減少瀝青煙氣排放，改善施工作業(yè)環(huán)境。
3、可在低溫環(huán)境下施工：溫拌瀝青混合料與熱拌瀝青混合料相比，其施工溫度區(qū)間范圍更寬泛，可在-5℃以上環(huán)境下攤鋪施工，便于低溫環(huán)境下組織施工，保證路面壓實程度和路面的使用性能。
二、油溶性溫拌技術(shù)作用機理
油溶性溫拌劑的技術(shù)核心基于界面化學(xué)理論，該劑是一種表面活性劑，與瀝青充分混合后，溫拌劑能降低瀝青與集料間的表面能，使瀝青在低溫下與集料潤濕與裹附，實現(xiàn)低溫拌和。
三、油溶性溫拌劑技術(shù)指標：

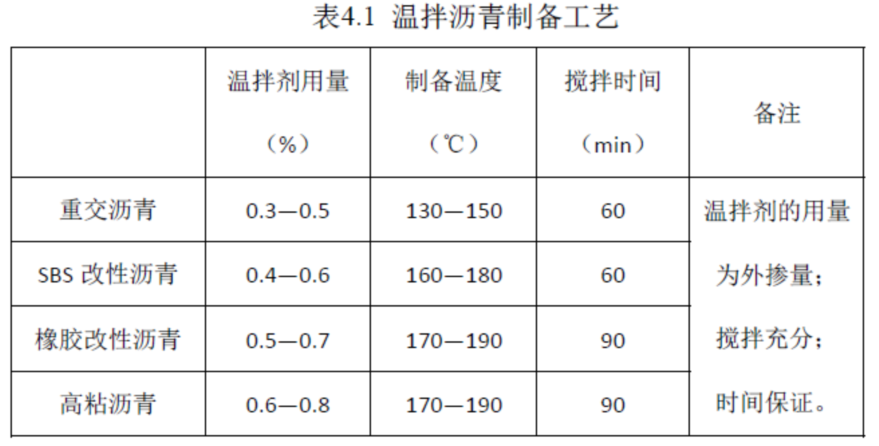

四、溫拌瀝青制備工藝條件
制備完成采樣分析，溫拌瀝青技術(shù)指標與原樣瀝青技術(shù)指標相當(dāng)，或者由于優(yōu)于原樣瀝青技術(shù)指標。保質(zhì)期為15天，最好隨用隨配置。
五、實驗室溫拌劑性能試驗

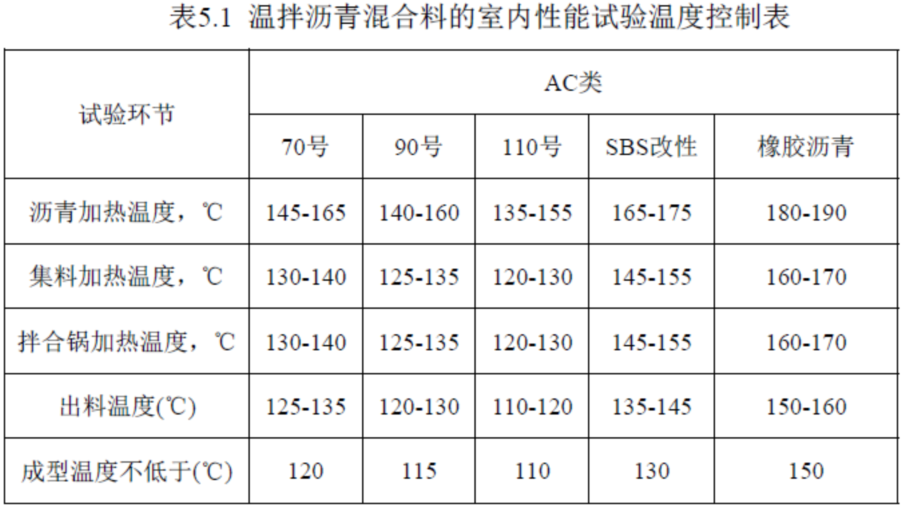

油性溫拌劑的添加工藝流程如下：油性溫拌劑加量一般為瀝青的0.3—0.8%。先將瀝青加熱到160—180℃，計量加入溫拌劑，攪拌1小時后即得到溫拌瀝青，使用時與原樣瀝青相同。進行室內(nèi)性能評價試驗時， 溫拌瀝青混合料不改變原有熱拌瀝青混合料的級配設(shè)計瀝青用量，通過改變室內(nèi)試驗溫度，進行性能試驗成型，測得性能試驗數(shù)據(jù)與同類型熱拌瀝青混合料性能結(jié)果進行評價比較。室內(nèi)試驗各個環(huán)節(jié)的控制溫度見下表。
六、拌和樓拌制與混合料生產(chǎn)
采用溫拌瀝青生產(chǎn)時與熱拌生產(chǎn)工藝相同，只是將集料的溫度降低操作。
(1) 正常環(huán)境下溫拌拌合溫度控制

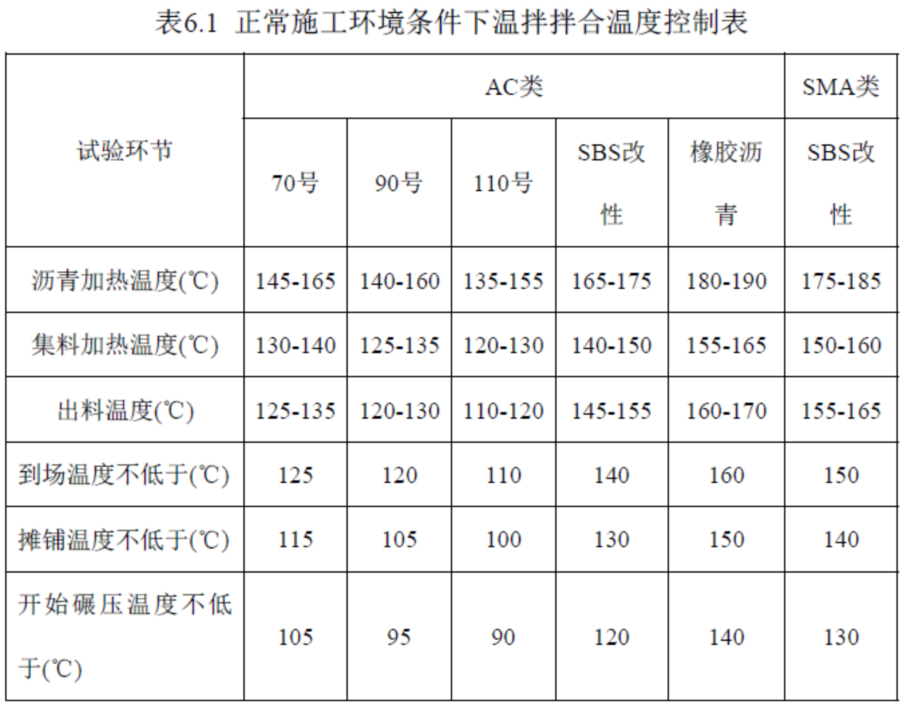

在氣溫≥10℃施工時，或者長隧道瀝青路面鋪裝時，溫拌瀝青混合料現(xiàn)場施工溫度較熱拌出料溫度降低30—40℃，推薦拌合溫度控制范圍見表6.1所示。

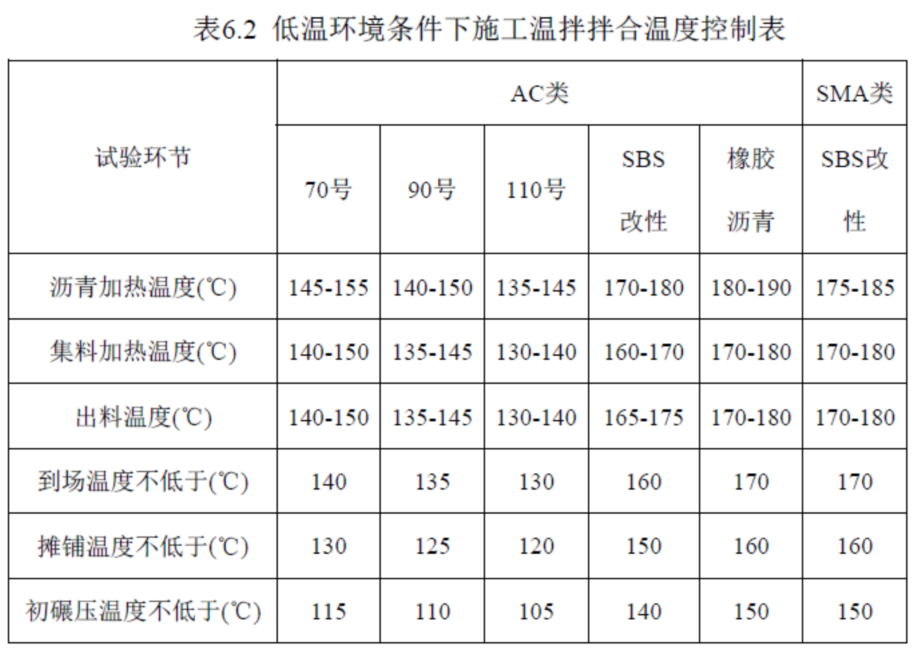

(2) 低溫環(huán)境下溫拌拌合溫度控制（熱拌溫鋪）
氣溫在-5—10℃低溫時或者大風(fēng)等不利環(huán)境條件下，為滿足工期需求，不得不進行施工時，可以采取熱拌溫鋪的方案，達到或者接近同類型熱拌瀝青混合料的正常出料溫度，以獲得更寬的碾壓溫度區(qū)間，便于施工碾壓施工組織，保證壓實。
溫拌瀝青混合料的出料溫度控制應(yīng)根據(jù)施工當(dāng)時的氣溫條件、風(fēng)速狀況、運輸距離、施工組織水平以及到場等待時間進行靈活調(diào)整，無實際工程應(yīng)用經(jīng)驗時應(yīng)向溫拌技術(shù)工程師咨詢確定相關(guān)環(huán)節(jié)的控制溫度。
[注]：生產(chǎn)中應(yīng)根據(jù)拌合設(shè)備的不同，結(jié)合實際操作經(jīng)驗進行溫度控制調(diào)整，但必須以最終滿足瀝青混合料的出料溫度為準。
濟南一諾公路技術(shù)有限公司
掃一掃，手機訪問
